Высотная привязка зданий (посадка зданий на рельеф)
Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории и окаймляющих внутримикрорайонных проездов.- Здания и сооружения на проектном рельефе не должны подтапливаться.
- Поперечный уклон отмостки здания принимают равным от 5 до 10%.
- Минимальный продольный уклон по зданию определяют из условий водоотвода - 4-5%.
- Максимальный продольный уклон назначают исходя из того, что перепад красных отметок углов зданий не должен превышать 1.2м.
- Наименьший перепад отметки чистого пола и отмостки назначают 0.5м, наибольший - от 1 до 2м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0.5 до 2м. При большем перепаде высот необходимо изменение типового проекта здания.
Рассмотрим высотную привязку зданий на конкретном примере (рис. 15 и 16).

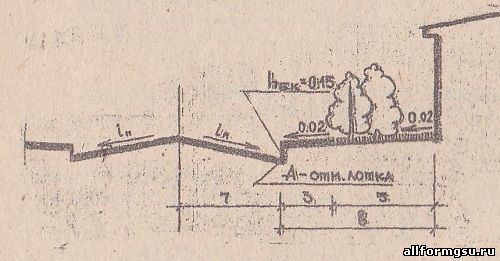

Рис.15. Определение высотной отметки здания.
1. Определяем отметки угла дома А (самой повышенной):
164,32 + 0,10 + 5 • 0,025 = 164,55
2. Определяем отметки угла дома Б: 164,55 + 0,05 = 164,60
3. Определяем отметки чистого пола: 164,60 + 0,85 = 165,45
4. Определяем отметки угла В: 164,55 - 0,80 = 163,75
5. Определяем отметки угла: 163,75 - 0,24 = 163,51 ≈ 163,50
6. Проверка перепада вдоль фасада Б - Г:
164,60 - 163,50 = 1,10 < 1,2 м
- уклон, соответствующий требованиям;
вдоль фасада А - В: 164,55 - 163,75 = 0,80 < 1,2 м
Вдоль фасада и торца

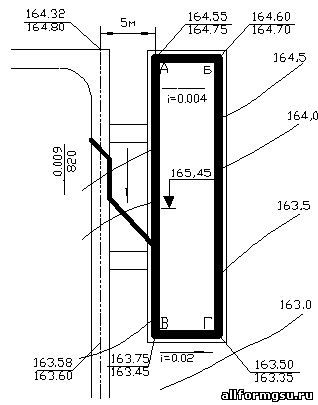

,Рис. 16. Определение высотных отметок углов здания - высотная привязка зданий к местности.

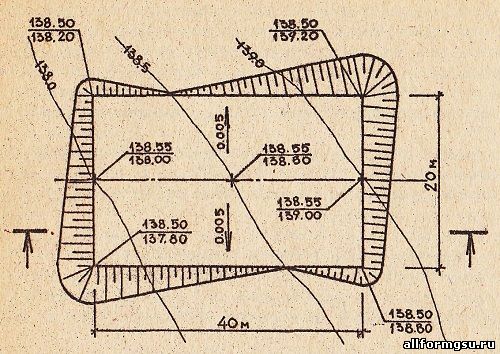

Пример высотной привязки спортивной площадки к существующей местности показан на рис. 17.
Рис. 17. Высотная привязка спортплощадки.
