Вертикальная планировка городских территорий
Лекция на тему: Инженерная организация территории населенных мест.
Часть 1: Вертикальная планировка городских территорий.
- Вертикальная планировка.
- Общие сведения о рельефе.
- Градация территорий по благоприятности.


Вертикальная планировка городских территорий

   Вертикальная планировка - это инженерное мероприятие по искусственному изменению, преобразованию и улучшению существующего  рельефа местности для использования его в градостроительных целях. Она является обязательным и одним из важнейших мероприятий по инженерной подготовке и благоустройству территорий.
     Основная цель вертикальной планировки заключается в создании спланированных поверхностей, удовлетворяющих требованиям застройки и инженерного благоустройства территории. Вертикальная планировка территории призвана создать благоприятные условия для размещения зданий и сооружений, прокладки улиц, проездов, подземных инженерных коммуникаций и пр. Все эти мероприятия связаны с работами по срезке, подсыпке и перемещению  земляных масс. Поскольку земляные работы в комплексе строительства занимают важное место, как по объему, так и по стоимости, то при вертикальной планировке стремятся  более рационально использовать существующий рельеф местности.
     Все земельные работы на территории непосредственно связаны с организацией стока поверхностных (ливневых и талых) вод, которая осуществляется при помощи общетерриториальной закрытой  водосточной системы. Она проектируется таким образом, чтобы собрать весь сток поверхностных вод с территории  и отвести в места возможного сброса или на очистные сооружения, не допустив при этом затопления улиц, пониженных мест и подвалов зданий и сооружений.
     Организацию поверхностного водоотвода осуществляют со всех городских территорий. Для этой цели используют открытую и закрытую водосточную системы города, которые выводят поверхностный сток за городскую территорию или на очистные сооружения.
К основным задачам вертикальной планировки относятся:
* инженерные:
  • организация стока поверхностных вод (дождевых, ливневых и талых) с городских территорий;
  • обеспечение допустимых уклонов улиц, площадей и перекрестков для безопасного и удобного движения всех видов городского транспорта и пешеходов;
  • создание благоприятных условий  для размещения зданий и прокладки подземных инженерных сетей;
  • организация рельефа при  наличии неблагоприятных физико-геологических процессов (затопление территории, подтопление ее грунтовыми водами, оврагообразование и т.д.);
  • решение задач при сооружении крупных и  уникальных плоскостных сооружений (спортивного центра, аэродрома и пр.).
* архитектурно - планировочные:

  • придание  рельефу  наибольшей архитектурной выразительности;
  • придание ансамблю (территории микрорайона, парка, зоны отдыха) пространственной композиции путем перемещения грунта в границах проектируемой территории;
  • создание  в необходимых случаях искусственного рельефа.

Общие сведения о рельефе
     Из всех природных условий рельеф является наиболее характерным и определяющим состояние поверхности городских территорий. Решение многих вопросов инженерной подготовки требует предварительного изучения естественного рельефа и его приспособления к требованиям строительства.
Рельеф местности изображают на плане местности условными линиями - горизонталями, которые соединяют на чертеже точки равных высот (рис. 1). Шаг горизонталей характеризует разницу высотных отметок между соседними горизонталями и называется сечением рельефа.
     На плане местности существующую поверхность обозначают существующими (черными) горизонталями, а проектную - проектными (красными) горизонталями.

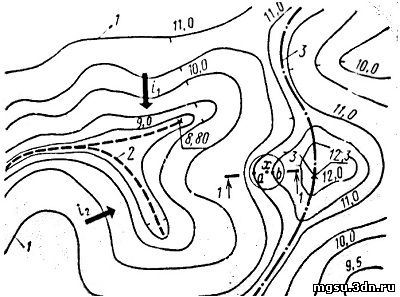

План местности с существующими горизонталями

Рис. 1. План местности с существующими  горизонталями
1 - горизонтали; 2 - тальвег; 3 - седловина

     Взаимное расположение существующих и проектных горизонталей определяет уклоны поверхности и особенности форм рельефа, водораздельные линии и наиболее низкие места, где концентрируется поверхностный сток.
   Уклон местности - i -  выражают в промилях (10/00 = 0,001) или процентах (1% = 0,01). Его рассчитывают между двумя фиксированными точками, по выражению:
i=Δh/l
где Δh - перепад отметок между рассматриваемыми точками, м;
       l - расстояние между рассматриваемыми точками, м.

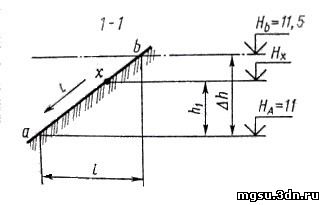

   При определении уклона между двумя точками, не находящимися на горизонталях, их отметки вычисляют интерполяцией. За основу берут отметки двух горизонталей, между которыми лежит точка. Тогда отметка точки НХ (рис. 2) будет равна: НХ=НА+h1.

Определение отметок рельефа
Рис.2. Определение отметок рельефа
   По сложности и особенностям освоения, рельеф, для различных видов строительства,  классифицируют по благоприятности (табл.1).

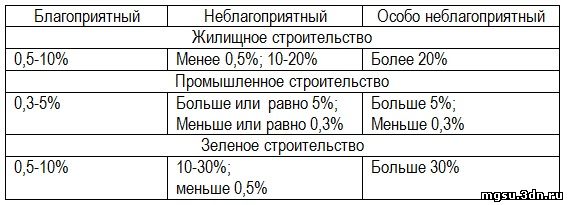

Таблица 1
Градация территорий по благоприятности
Градация территорий по благоприятности

     Отметки планируемой поверхности назначают таким образом, чтобы максимально сохранить существующий рельеф, зеленые насаждения и почвенный покров. Поэтому вертикальная планировка проводится главным образом, на территориях, занятых городскими улицами, дорогами и площадями, а также на участках, предназначенных для строительства зданий и сооружений.
В зависимости от категории улиц и дорог им придаются продольные уклоны допустимые СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений». На остальных  территориях вертикальную планировку следует проектировать с учетом необходимости поверхностного водоотвода, т.е. в основном на бессточных участках и территориях с большими уклонами, где возможна эрозия почв.
